ESP32-S3 1.91寸AMOLED触摸屏开发板带排针 LX7双核处理器240×536像素开发板小板型板载加速度与陀螺仪传感器开发板

兼容Pico，内置512KB SRAM和384KB ROM，16.7M彩色屏幕，Micro SD卡座，2.4 GHz Wi-Fi和蓝牙

价格

原价

型号

ESP32-S3-Touch-AMOLED-1.91-M

SKU

28871

品牌

Waveshare

屏幕选择

无触控版本触控版本

排针选择

无排针加焊排针

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

ESP32-S3
1.91 英寸 AMOLED 屏开发板

240 × 536 分辨率，AMOLED 屏，CNC 外壳

ESP32-S3 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

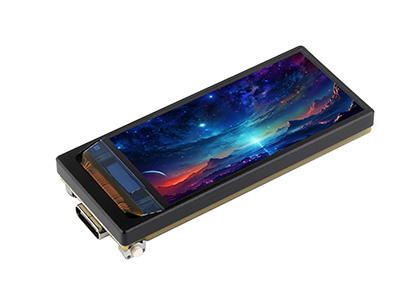

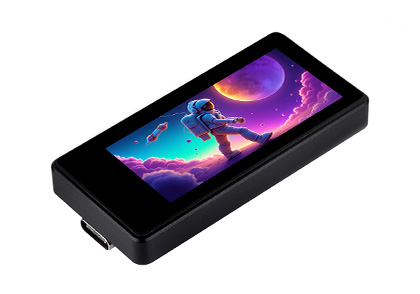

版本选择

无触控版本

无触控带排针版本

带触控版本

带触控带排针版本

产品特性

本产品采用 ESP32-S3R8 芯片，支持 2.4GHz Wi-Fi 和 BLE 5 蓝牙功能，集成大容量 Flash 和 PSRAM，板载 1.91 寸高清 AMOLED 显示屏，可流畅运行 LVGL 等 GUI 界面程序；还板载有 QMI8658 六轴传感器，Micro SD 卡槽和锂电池充电等外设资源，同时预留 Pico 兼容引脚接口，兼容性和扩展性强，可快速开发 ESP32-S3 的 HMI 等应用。

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE)，板载内部天线，预留焊点，可设置成外接天线
内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
板载 1.91 英寸 AMOLED 显示屏，240 × 536 分辨率，16.7M 彩色
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等
板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
板载 3.7V MX1.25 锂电池充放电接口
板载 Micro SD 卡座，可外接 SD 卡存储图片或文件
板载 Pico 兼容接口，引出丰富的外设接口，兼容性和扩展性强
CNC 精加工优质外壳，表面氧化喷砂处理，质感细腻柔和，整体美观耐用

AMOLED 屏参数

显示面板	AMOLED	显示尺寸	1.91 inch
显示分辨率	240×536	显示颜色	16.7M
显示亮度	350 cd/㎡	对比度	100000:1

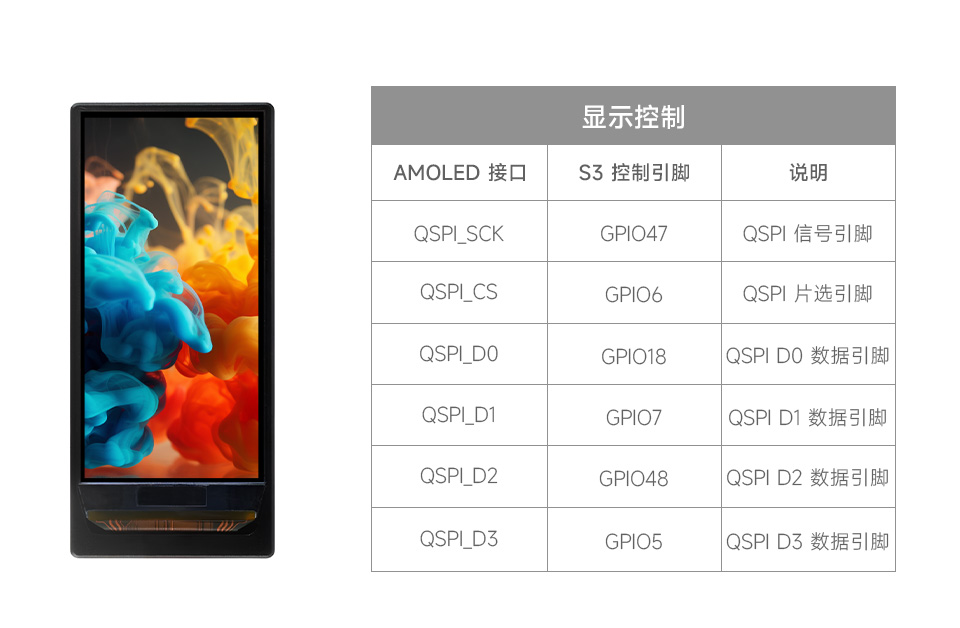

通信接口	QSPI	驱动 IC	RM67162
触控 (仅触控版本)	支持	触控 IC (仅触控版本)	FT3168

应用场景

采用 AMOLED 屏幕

AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩和更多的细节，更为生动的影像画面

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

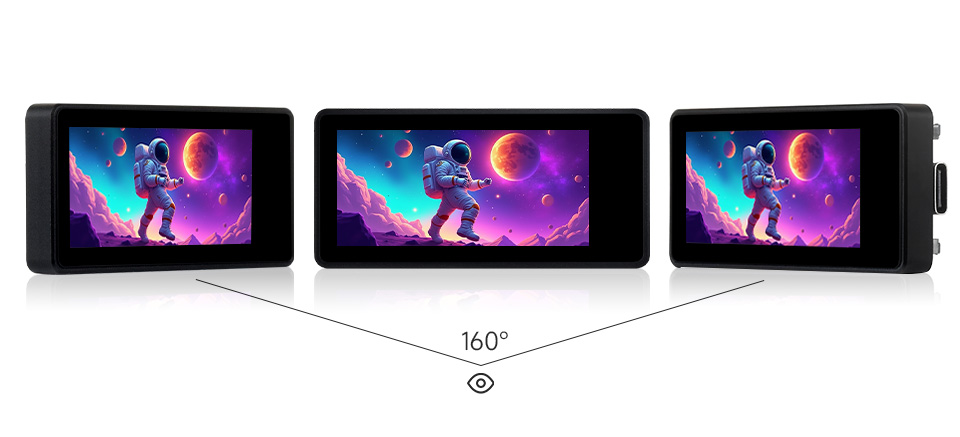

广视角

卓越的显示性能，16.7M 彩色，可视角度广

支持 ESP-IDF，Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

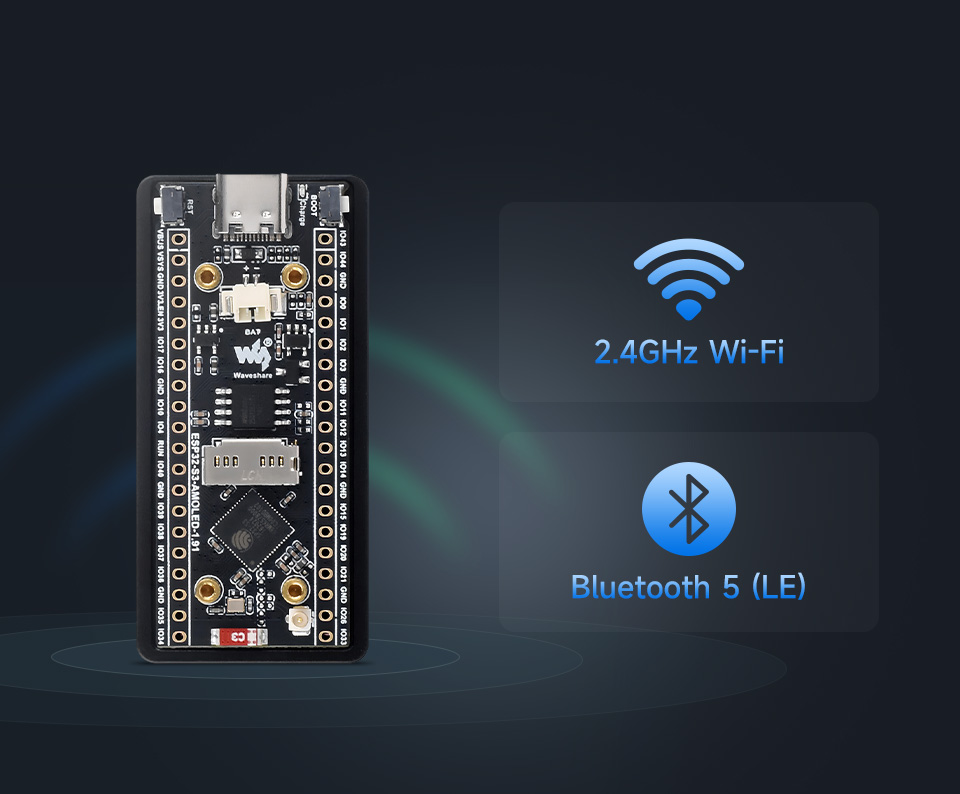

支持 Wi-Fi 和 BLE 5

ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

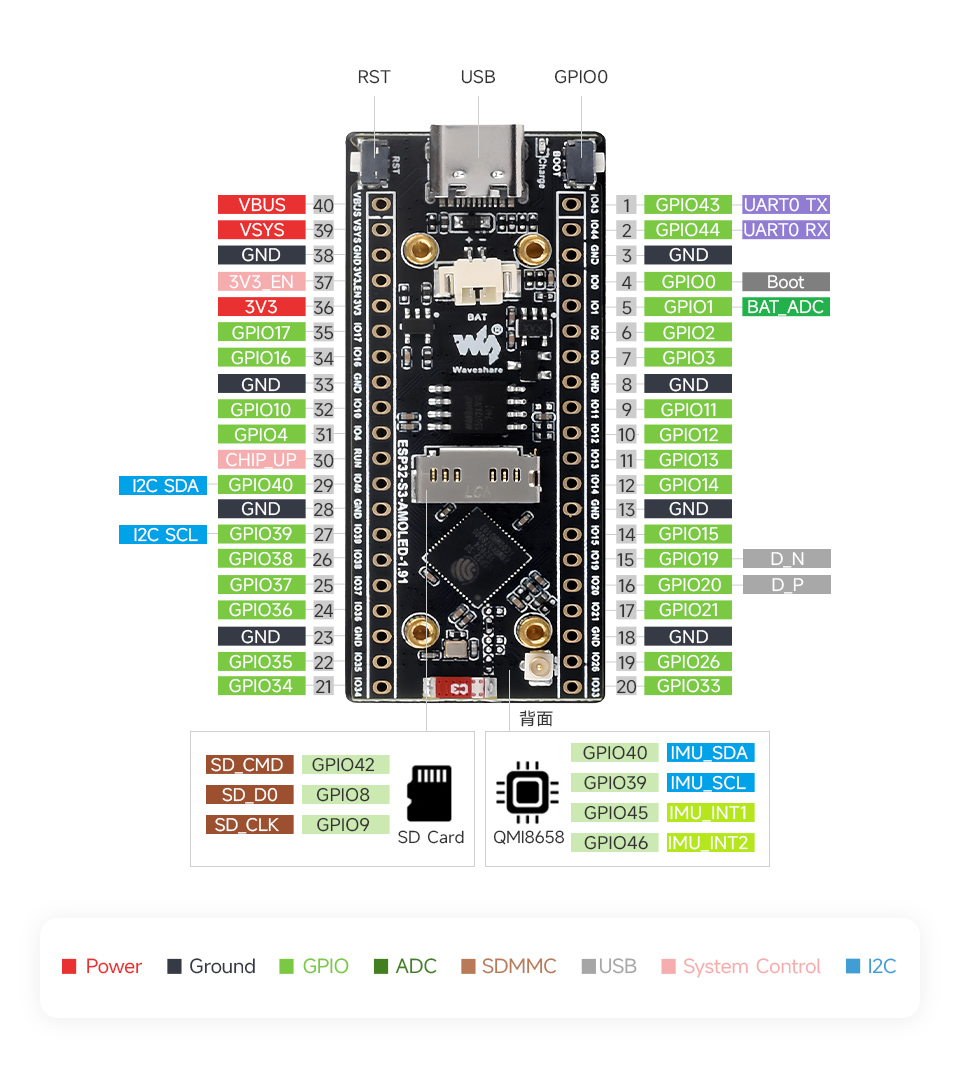

接口定义

板载 Pico 兼容接口，可适配部分树莓派 Pico 扩展板，兼容性和扩展性强

ESP32-S3 4英寸电容触控屏开发板支持扩展多种外设，可通过 CAN、RS485、I2C 等接口接入更多扩展设备

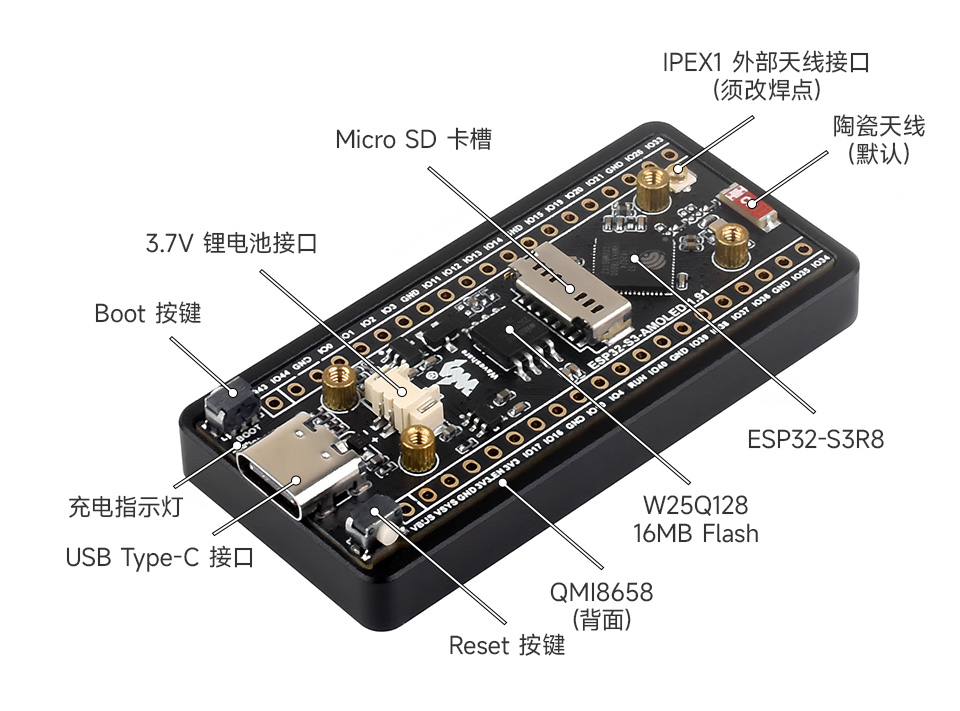

资源简介

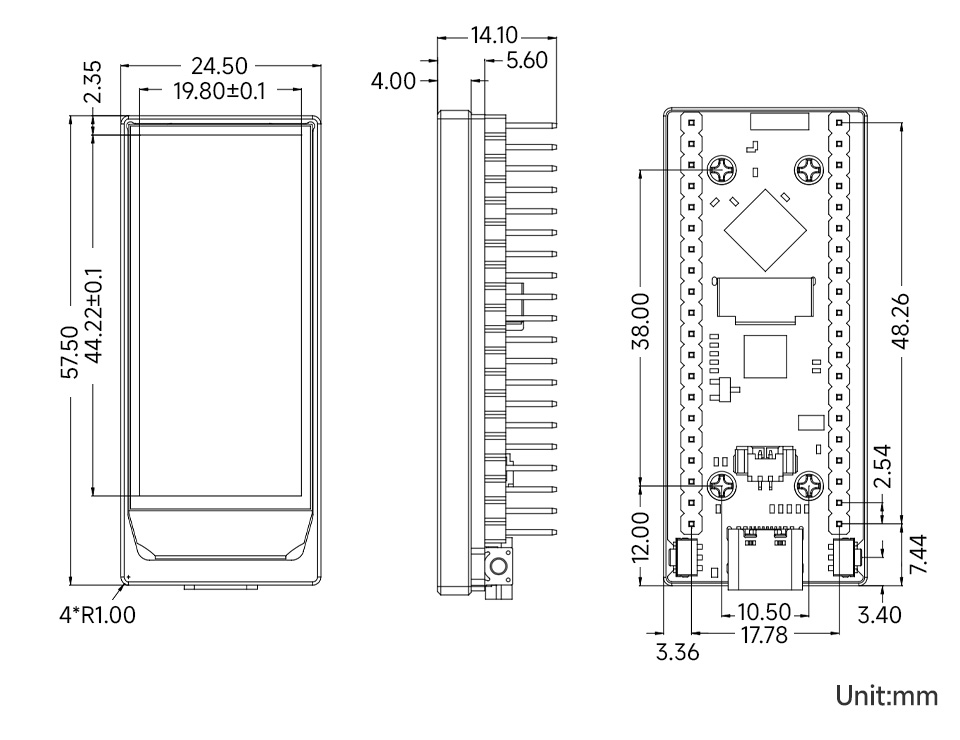

产品尺寸

无触控版本

触控版本

ESP32 LCD 选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST816					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
