ESP32-S3

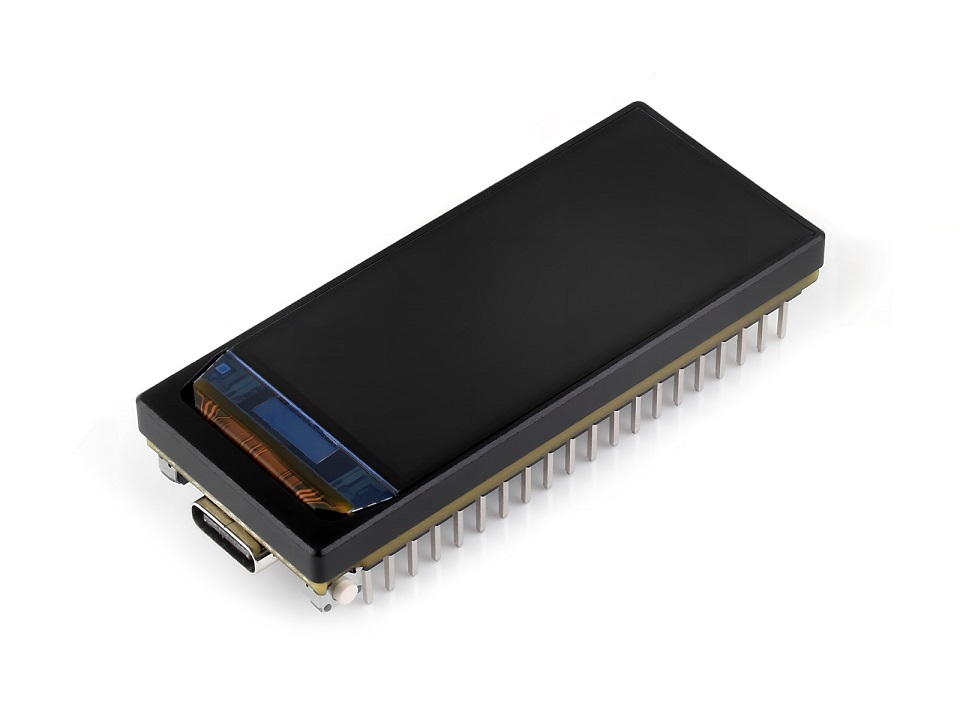

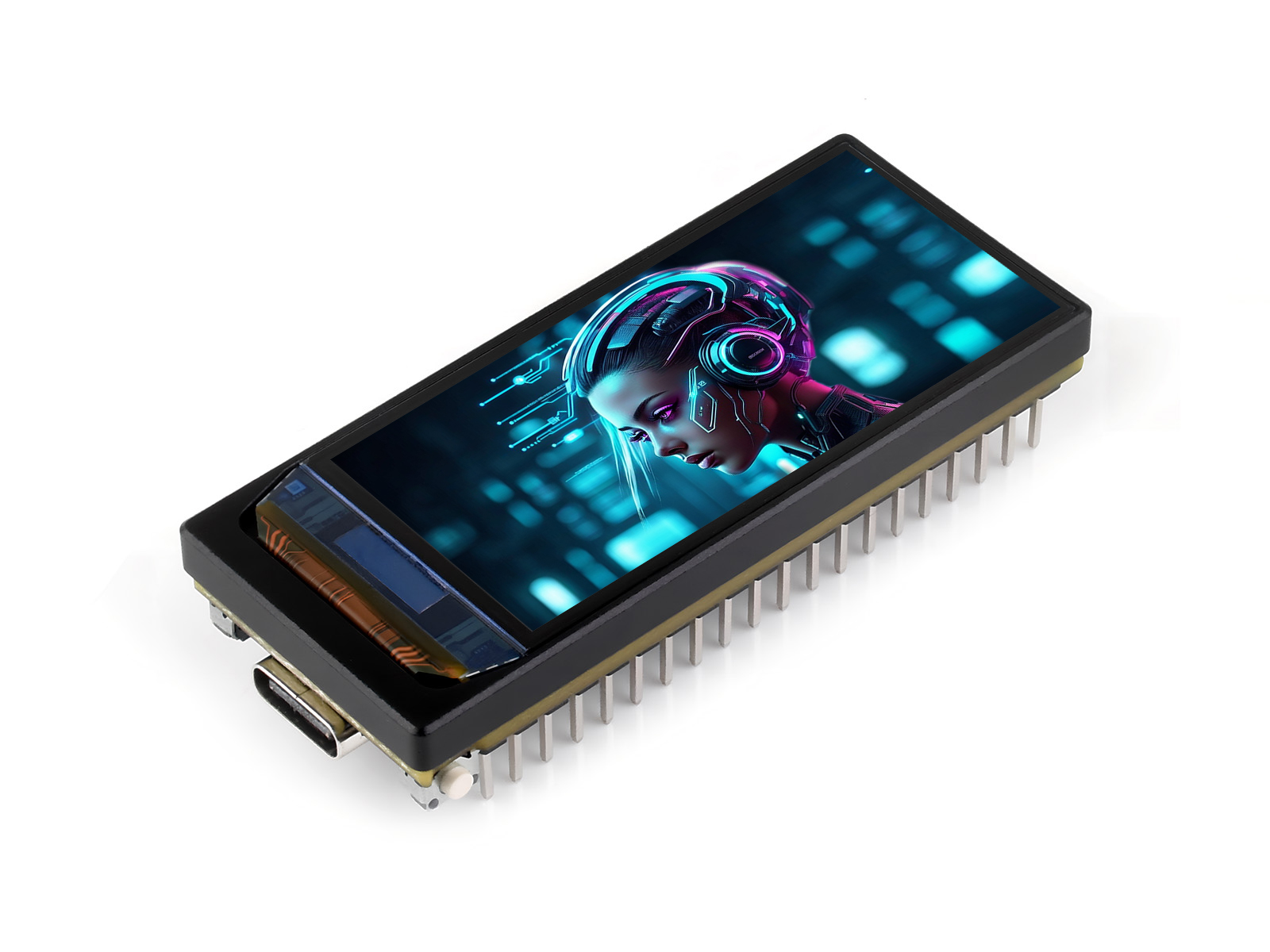

1.91 英寸 AMOLED 屏开发板
240 × 536 分辨率，AMOLED 屏，CNC 外壳
版本选择
无触控版本
无触控带排针版本
带触控版本
带触控带排针版本
产品特性
本产品采用 ESP32-S3R8 芯片，支持 2.4GHz Wi-Fi 和 BLE 5 蓝牙功能，集成大容量 Flash 和 PSRAM，板载 1.91 寸高清 AMOLED 显示屏，可流畅运行 LVGL 等 GUI 界面程序；还板载有 QMI8658 六轴传感器，Micro SD 卡槽和锂电池充电等外设资源，同时预留 Pico 兼容引脚接口，兼容性和扩展性强，可快速开发 ESP32-S3 的 HMI 等应用。
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE)，板载内部天线，预留焊点，可设置成外接天线
- 内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
- 板载 1.91 英寸 AMOLED 显示屏，240 × 536 分辨率，16.7M 彩色
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等
- 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 Micro SD 卡座，可外接 SD 卡存储图片或文件
- 板载 Pico 兼容接口，引出丰富的外设接口，兼容性和扩展性强
- CNC 精加工优质外壳，表面氧化喷砂处理，质感细腻柔和，整体美观耐用
AMOLED 屏参数
| 显示面板 | AMOLED | 显示尺寸 | 1.91 inch |
|---|---|---|---|
| 显示分辨率 | 240×536 | 显示颜色 | 16.7M |
| 显示亮度 | 350 cd/㎡ | 对比度 | 100000:1 |
| 通信接口 | QSPI | 驱动 IC | RM67162 |
| 触控 (仅触控版本) |
支持 | 触控 IC (仅触控版本) |
FT3168 |
应用场景
采用 AMOLED 屏幕
AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕， 拥有更为精准的控光能力，呈现出更细腻的色彩和更多的细节，更为生动的影像画面
广视角
卓越的显示性能，16.7M 彩色，可视角度广
支持 ESP-IDF，Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
支持 Wi-Fi 和 BLE 5
ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh
接口定义
板载 Pico 兼容接口，可适配部分树莓派 Pico 扩展板，兼容性和扩展性强
资源简介
产品尺寸
无触控版本
触控版本
ESP32 LCD 选型表
| 产品型号 | 显示屏 | 板载资源 | 引出接口 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 分辨率 | 接口 | 显示 | 触摸 | IMU | RTC | SD | 蜂鸣器 | 喇叭 | 麦克风 | 电池接口 | 天线 | ||
ESP32-S3-Touch-LCD-2.8 |
240 × 320 | SPI | ST7789 | CST328 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-LCD-2.8C |
480 × 480 | RGB | ST7701 | GT911 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-LCD-2.1 |
480 × 480 | RGB | ST7701 | CST816 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-AMOLED-1.91 |
240 × 536 | QSPI | RM67162 | FT3168 | - | - | - | - | 40PIN排针 接口 |
||||
ESP32-S3-AMOLED-1.91 |
240 × 536 | QSPI | RM67162 | 无 | - | - | - | - | 40PIN排针 接口 |
||||
ESP32-S3-Touch-LCD-1.85 |
360 × 360 | QSPI | ST77916 | CST816 | - | I2C，UART GPIO触点 |
|||||||
ESP32-S3-LCD-1.85 |
360 × 360 | QSPI | ST77916 | 无 | - | I2C，UART GPIO触点 |
|||||||
ESP32-S3-Touch-LCD-1.69 |
240 × 280 | SPI | ST7789 | CST816 | - | - | - | I2C，UART GPIO触点 |
|||||
ESP32-S3-LCD-1.69 |
240 × 280 | SPI | ST7789 | 无 | - | - | - | SH1.0 12PIN 接口 |
|||||
ESP32-S3-LCD-1.47 |
172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | - | 18PIN排针 接口 |
||
ESP32-C6-LCD-1.47 |
172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | - | 18PIN排针 接口 |
||
ESP32-S3-Touch-LCD-1.46B |
412 × 412 | QSPI | SPD2010 | SPD2010 | - | 20PIN排针 接口 |
|||||||
ESP32-S3-Touch-LCD-1.46 |
412 × 412 | QSPI | SPD2010 | SPD2010 | - | 20PIN排针 接口 |
|||||||
ESP32-S3-Touch-LCD-1.28 |
240 × 240 | SPI | GC9A01A | CST816 | - | - | - | - | - | SH1.0 12PIN 接口 |
|||
ESP32-S3-LCD-1.28 |
240 × 240 | SPI | GC9A01A | 无 | - | - | - | - | - | 2 × 20PIN 排母接口 (1.27mm 间距) |
|||
ESP32-C3-LCD-0.71 |
160 × 160 | SPI | GC9D01 | 无 | - | - | - | - | - | - | 12PIN 焊盘 | ||
ESP32-S3-GEEK |
240 × 135 | SPI | ST7789P3 | 无 | - | - | - | - | - | - | I2C，UART，GPIO | ||
